前言

本文的主要目的是增強了解反無人機系統理論體系的系統性、綜合性和深度，為反無人機技術和武器的發展奠定理論基礎，從而進一步提高反無人機系統理論體系的系統性、綜合性和深度，以及未來應對無人機等空中威脅的能力。在討論過程中，挖掘信息，揭示內在規律，從而提出反無人機任務中“主動防御技術”的概念。同時對各種技術進行了全面總結和系統分類。然后，從每項技術的主要特點、理論突破、實際應用等方面進行了詳細深入的分析，綜合比較了各自的優勢和局限性。同時，重點分析定向能量對策;對當前全球范圍內的高能激光武器進行了總結;縱向梳理定向能武器在反無人機任務中的實戰案例，以時間為線索。此外，為更好地與實際結合，根據文獻和實踐，對全球39個國家282家廠商的581個反無人機系統進行了廣泛的市場調查，從四個方面進行了統計分析。在此基礎上，根據不同的技術對最先進的武器系統進行分類總結。最后從對抗性、成熟度和規律性三個方面提出了當前研究面臨的幾個突出和瓶頸問題。

第一部分 介紹

無人駕駛飛行器的歷史甚至比有人駕駛飛機還要早，早在1890年代美西戰爭時期，在軍事任務中就可以找到無人機的原型。今天的無人機在軍事上已經展示了它的無限潛力。一方面，不同領域前沿技術的融合使其成為當今時代最強大的多區域作戰平臺。另一方面，廉價和可訪問性使其在數量上呈現“爆炸式”增長。這兩個因素已經使無人機成為真正的武器和威脅。為此，以美國為代表的世界各國都在大力研發反無人機系統技術。一個完整的反無人機任務鏈包括探測、識別、跟蹤和攔截四個過程。攔截是整個反無人機鏈中最后也是最關鍵的環節，直接決定任務的成敗。不同的防御技術適用于不同的戰術環境和任務要求。

本文提出了反無人機任務中主動防御技術的概念，區別于被動防御技術，從而使各種技術的分類更加系統化。目前，使用最廣泛的被動防御技術是使用的“地理圍欄” 。地理圍欄技術可以通過基于定位系統在地理位置上標記“禁飛區”來防止無人機的非惡意入侵。但是，簡單的修改可以禁用此功能，因此幾乎不可能防御有計劃的惡意入侵。此外，對制造商數據庫的完全依賴使得難以準確應對無人機和目標的實時變化。因此，需要采用主動防御技術可靠應對無人機威脅。目前用于反無人機任務的主動防御技術包括射頻干擾和GNSS干擾等干擾技術;電子欺騙和黑客攻擊等網絡攻擊;定向能量，例如激光和微波以及各種物理技術，例如火器、火炮、漁網、水炮、粘性泡沫，甚至是鷹等生物技術攻擊;從學術的角度來看，近年來從不同的角度回顧了這些技術，還從框架、政策、管理、法規等方面分析了反無人機技術問題。但是，目前對這個問題的研究還存在一些不足甚至空白。首先，大多數文章很少兼顧分類的系統性和總結的完整性。因此，本文提出反無人機任務中“主動防御技術”的概念，使分類更加系統化。其次，上述論文也很少將理論分析與市場研究結合起來。為此，本文進行了廣泛的市場調研，對來自全球39個國家的282家制造商的581個反無人機系統進行了統計分析。相反，大多數討論主動防御技術的文章都沒有很好地整合反無人機任務。因此，該交叉領域的研究處于相對薄弱的地位，本文可以有效彌補這一不足。再者，反無人機技術的快速顛覆性發展也使得它們的發展并不十分先進。所以本文在討論過程中總結了各項技術的最新理論突破和實際應用，以便讀者對問題有一個全面的了解并快速跟蹤其前沿?？傊?，本文從文獻和實踐兩方面挖掘信息，揭示其中的內在規律，最終進行了全面、系統、徹底、漸進的分析研究。

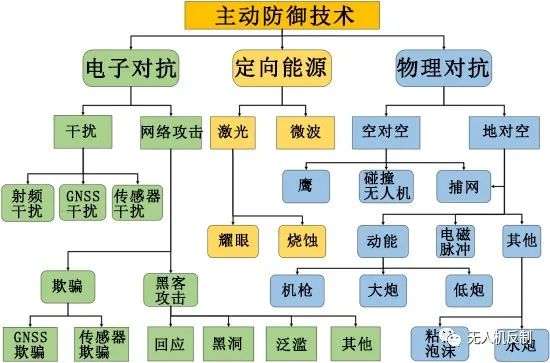

本文主要關注“主動防御技術”的概念。下面分別從電子對抗、定向能量對抗、物理對抗三個方面進行全面闡述。在“綜合分析”部分，對各種技術進行了綜合分析。一方面從優缺點兩方面進行比較分析;另一方面，在廣泛的市場調研基礎上，進行了深入的實際應用分析。在“挑戰與趨勢”部分，展望了其未來的主要挑戰和發展趨勢。邏輯結構圖對各種主動防御技術進行了全面總結和系統分類，如圖所示。描述了其中報告的主要類別。

第二部分 電子對策

1.干擾
干擾是目前反無人機任務中比較成熟、應用最廣泛的解決方案之一，其有效性已在軍事行動中多次得到證明。它可以通過破壞基于無線電頻譜的上行鏈路和下行鏈路無線電波來禁用無人機。整體上可以分為三種類型：射頻干擾、GNSS干擾和傳感器干擾。

射頻干擾
射頻干擾是一種針對無人機指揮和控制信號的干擾技術。它的戰術目的是通過產生射頻輸出來中斷無人機及其操作員之間用于飛行控制、遙測和手動操作的通信鏈路。射頻干擾可以通過不同的分類方法分為不同的類型。根據頻率的不同，可分為單頻模式的點干擾、移頻模式的掃頻干擾和多頻模式的彈幕干擾。根據動作方式的不同，可分為持續發射信號的主動干擾和僅在檢測到目標無人機時發射的反應性干擾。許多研究學者建議將這種方法用于反無人機任務。商用射頻干擾器包括固定和移動類型。其中，移動槍式定向射頻發射機較為常用。它可以干擾無人機使用的已知工業、科學和醫療(ISM)頻段，例如Dedrone的先進射頻干擾槍，如圖2(a)所示。被擾動的無人機通常有四種狀態：自動返回起始位置、隨機失控飛行、受控原地著陸和失控原地墜落。然而，射頻干擾的主要缺陷是它只能應對在ISM頻段運行的無人機，但也會干擾其他ISM頻段的設備。此外，無人機在自主運行模式下是無效的，因為即使控制鏈路斷開，受干擾的無人機仍然可以執行預定任務。此外，射頻干擾機的作戰能力受到發射功率和工作范圍的極大限制。例如，市場上最好的干擾系統的有效作戰半徑約為2公里。GNSS干擾可以有效彌補這些缺陷。

GNSS干擾

GNSS干擾是一種針對無人機導航系統的干擾技術，可以阻斷無人機的遙測或GNSS信號，觸發其撤離或著陸策略。目前，大部分商用無人機導航系統采用GPS、GLONASS及其組合的導航方式。Robinson的研究表明，無人機在GNSS干擾下失去導航衛星鏈路會失去控制、漂移，無法自動返航。然而，干擾衛星導航信號比干擾無人機的指揮和控制信號更困難，因為必須向無人機發送另一個更強大的信號，以取代其原始的GNSS信號進行導航。GNSS干擾也有其缺點。例如，對于配備慣性測量單元傳感器的無人機或以手動駕駛和視覺導航模式飛行的無人機可能無效。此外，一些先進的無人機的導航功能可以恢復。因此，許多反無人機系統將RF和GNSS干擾結合起來，以彌補單一技術的缺點，例如先進的UASX-L3 自動無人機干擾器。UASX-L3采用新型多普勒緊湊型監視雷達、遠程視頻跟蹤和干擾組件，結合AI技術實現全反無人機任務鏈，如圖2(b)所示。

傳感器干擾
傳感器干擾是一種針對無人機攜帶的各種傳感器的干擾技術，包括運動傳感器、避障傳感器、磁力計、相機和其他基本傳感器。它最早用于干擾海上船舶航行，近年來在反無人機任務中得到了很好的應用。例如，MEMS陀螺儀和加速度計在其共振頻率處對超聲波非常敏感。因此，將陀螺儀輸出到最大并成功迫使無人機著陸，從而證明陀螺儀傳感器可以受到干擾。許多研究學者分析了無人機傳感器的不同漏洞，并提出了相應的傳感器干擾策略。例如，提出并驗證了一種使用無人機集群形成防空雷達網絡來干擾目標傳感器的方法;又提出了一種使用無人機攜帶的干擾器干擾無人機竊聽者的方法，同時發明了一種通過發射干擾信號來抑制遠程爆炸無人機的系統;還提出了一種基于博弈論的優化方法來增強對無人機的干擾能力?？偟膩碚f，干擾是目前應用最廣泛、數量最多的反無人機技術?？梢源笠?guī)模部署，作用時間長。它可以攔截從軟件到硬件不同層次的無人機。其攻擊效果的友好性很少帶來附帶傷害，因此適合民用。但是，往往需要很長時間才能生效，這給它的應用帶來了很大的限制。此外，它目前不具備定向攻擊的能力，因此不僅會影響該區域的其他設備，還會造成巨大的能源浪費。因此，干擾技術的未來應該向方向性、可控性和敏捷性方向發展。

2.網絡攻擊
網絡對抗是一種比干擾更復雜的主動防御技術。它不僅可以攔截?zé)o人機，還可以實現防御者的意圖。恐怖分子等非專業人士通常無法對通信鏈路進行加密或保護，目前大多數商用無人機的通信鏈路安全性較差。所以在很多情況下可以起到不可替代的作用。此外，它將在人工智能、深度學習和其他顛覆性技術的推動下展現出巨大的發展?jié)摿Α？偟膩碚f，目前用于反無人機任務的網絡對抗可以分為欺騙和黑客攻擊。

欺騙
欺騙是一種比干擾更復雜的技術，因此它不僅可以破壞或禁用它，而且可以在一定程度上控制它。欺騙目標包括GNSS系統、操作系統和傳感器系統，其中GNSS欺騙是最常用的，它可以通過操縱無人機的位置信號來控制無人機的飛行軌跡。因此被欺騙的無人機可以遵循防御者設定的路線。例如，研究人員成功地實時改變位置坐標來控制無人機位置并將其引導到預設的著陸區域。GNSS欺騙可以有效阻止無人機自動導航到目標，許多技術人員研究并證明了這些事實。此外，盡管軍用和警用GNSS信號由于其加密措施而具有很高的可靠性，但欺騙仍然一再被證明是有效的。顯然，使用民用GNSS信號的商用無人機更危險，因為它們通常沒有任何加密保護。除了GNSS欺騙之外，傳感器欺騙也是一種常用的方法。例如，提出了一種通過用激光投影儀照射飛行的無人機表面來欺騙向下攝像機穩定算法的方法?；蛲ㄟ^訪問其內部傳感器系統模擬并實現了無人機的欺騙。或使用基于到達角和距離的路徑損耗信息來識別無人機和信號源，然后提出了一種基于物理層的欺騙攻擊。但總的來說，還有一些其他的傳感器，如光流傳感器和激光傳感器，學者們很少或尚未研究。在應用方面，欺騙技術也因其獨特的優勢被廣泛應用于各種產品中，如西班牙的“ATENEA”和意大利的“NO-Deone”。

黑客攻擊
當欺騙不是針對傳感器和GPS信號而是針對通信協議時，它可以稱為協議操縱或“黑客攻擊”。它既不是干擾等純粹的基于電磁頻譜的攻擊，也不是地理圍欄等純粹的基于信息的攻擊，而是將它們整合成一個連續統一的整體的網絡攻擊技術。與只需要知道使用頻率的干擾相比，黑客攻擊還需要知道協議來搶占操作系統的root權限。它主要使用插入惡意軟件或攻擊系統漏洞的方法從對手手中接管無人機控制。例如，“Skyjack Drone Hack”可以強行斷開真正的無人機擁有者的無線連接，并假裝其擁有者進行身份驗證。目前，許多方法可以有效劫持無人機，如泛洪攻擊、去認證、內存刪除和興趣點檢測等等。它主要通過惡意重復有效通信來針對敵方操作站的弱上行到第一人稱視角(FPV)通道發起對無人機的入侵和控制。相關技術人員已經證明這種方法可以輕松劫持業余無人機。不過，專業無人機也難逃一劫。例如，Rodday曾經完全控制一架專業無人機，其價值30000w。“黑洞攻擊”也很常用，一種丟棄傳入或傳出通信流量的拒絕服務技術。此外，許多學者提出了各種劫持無人機的方法。例如，提出在自動駕駛儀上劫持MAVLink協議;提出了基于軟件無線電技術和高度估計算法漏洞的黑客方法。未來，人工智能增強的操作協議算法將為攻擊惡意無人機提供新的途徑。

第三部分 定向能源對策

近年來，定向能無疑成為未來反無人機技術最有發展前景的方向，定向能武器是一種新概念武器，具有許多傳統武器無法比擬的優勢。因此，許多軍事強國對其高度重視。例如，美國空軍早在2017年就啟動了實驗性“定向能反無人機計劃”，并從2019年開始進行了一系列定向能反無人機集群實驗。定向能武器，目前只有高能激光武器(HELW)和高功率微波武器(HPMWs)用于反無人機任務。

1. 高能激光

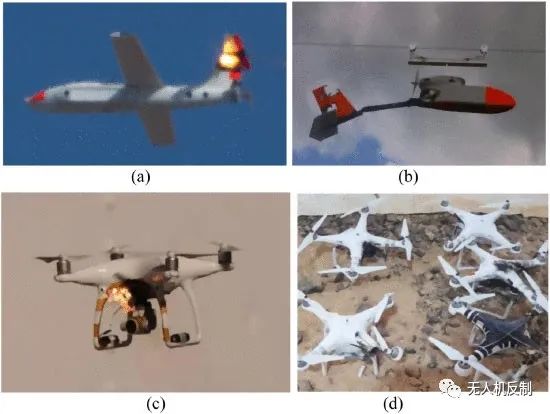

HELW是目前定向能武器家族中最活躍、最成熟、最有前途的新概念武器。自1960年問世以來，它不僅以其獨特的優勢推動了傳統武器的顛覆性變革，也為今天的反無人機任務帶來了有效的解決方案。激光的特性使HELW在速度和精度上都具有絕對優勢，從而成為應對未來超高聲速、高動態變軌飛行等空中威脅的最佳方式。如圖分別展示了ATHENA、CLWS、HELWS和Drone Dome的戰斗效果。因此，美軍將HELW視為研發反無人機技術裝備的“制高點”，其他國家也在爭相研發

。

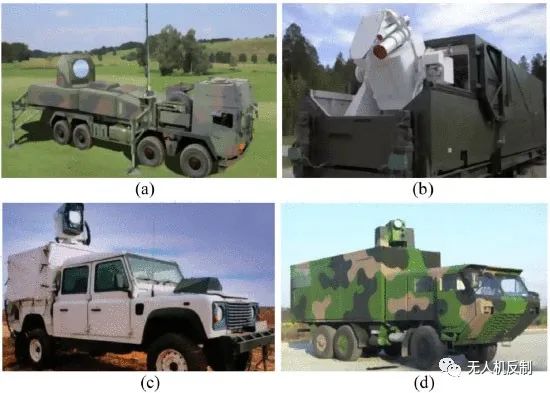

圖：ATHENA、CLWS、HELWS 和 Drone Dome 的戰斗

美國陸軍
目前，美國在HELW的研究和制造方面具有絕對領先地位。從研究機構來看，有HEL-JTO、MDA、AFRL、ARL、ONR等政府機構] ，以及LMT、NGG、波音、雷神、通用動力等知名國防工業承包商，以及強大的科研平臺如LLNL和麻省理工學院LL。這些研究機構為美國HELW的領先地位奠定了堅實的理論和實踐基礎。

美國陸軍針對HELW開展了一系列研究計劃，如TEL、JHPSSL、RELI、ELTD、HELMD、亞當和阿拉丁。在他們的推動下，美國陸軍成為第一個將HELW投入戰爭的國家。例如，ZEUS 早在2003年就開始了在阿富汗的第一次任務，隨后LADS、LCD、Laser Avenger也相繼登場。美國目前用于反無人機任務的HELW主要有ATHENA、HEL-MD、亞當、CLaWS、MEHEL和蝗蟲。雷神公司于2019年向空軍交付的HELWS專為反無人機任務而設計。圖 4(a)顯示了它與MRZR全地形車的集成。HELWS是目前最先進的車載HEL反無人機武器之一，已經在實戰中進行了多次測試。例如，它在2018年3月的MFIX實驗中摧毀了12架飛行的I級和II級無人機，甚至與一架阿帕奇AH-64直升機作戰。隨后于2019年12月在俄克拉荷馬州進行了實驗和2020年1月的白沙導彈靶場(WSMR)。近期最有前途的車載HELW是一種100kW級的新型武器系統，名為HEL TVD，如圖4(b)所示。HEL TVD目前處于“預原型”階段，計劃在2022年完成100千瓦版本的測試。最終目標是在2024年將其功率提高到300千瓦，并實現四個系統的間接防火能力。

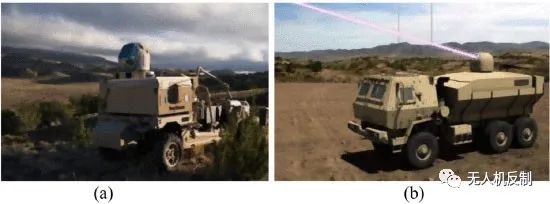

圖：(a) HELWS – MRZR (b) HEL TVD – FMTV

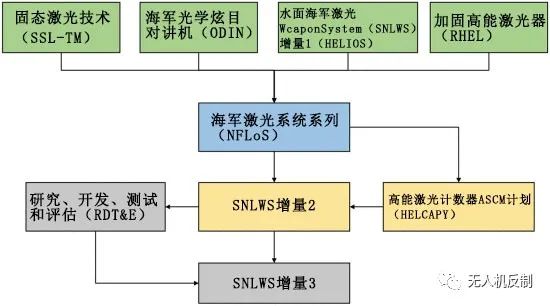

美國海軍主要開發艦載固態激光器(SSLs)，以提高其對小型艦船和無人機的抵抗力。1977年以來，海軍先后啟動了MIRACL、LaWS、MLD、MK38-TLS、LWSD等一系列研究計劃。正在進行的主要項目是SNLWS系列計劃和“NLFoS”系列計劃，圖顯示了它們的關系。

SSL-TM計劃的主要成果是功率高達150kW的“LWSD”，它于2019年安裝在USS LPD-27上，如圖6(a)所示。LWSD目前是美國乃至全球最強大的HELW。它在實踐中反復進行了測試，首先是2019年在WSMR，然后是2020年2月中旬在彭德爾頓營的“鐵拳”實踐。最近一次測試是在2020年5月在太平洋進行的，當時LWSD MK2系統成功摧毀了一架高速飛行的固定翼無人機。NLFoS系列計劃的ODIN是ONR歷時兩年半開發的一款功率相對較低的30kW激光武器系統。ODIN是第一款在實戰中部署的HEL炫酷武器。它于2019年11月部署在杜威號驅逐艦(DDG-105)上，到2020年，三個系統將被納入美國國防預算。SNLWS旨在利用成熟的技術為艦隊提供激光打擊能力，以及接下來的兩個階段將主要用于反導彈目的。當前完成的 SNLWS增量1也稱為HELIOS。它首次將C-ISR和反無人機的兩項關鍵能力整合到一個武器系統中，增長潛力高達150kW。計劃2021年實現與DDG-51 FLT IIA驅逐艦的艦載一體化，并進行首次試驗。其概念圖如圖 6(b)所示。NLFoS和HELCAP項目的技術和經驗將支持未來SNLWS-2和SNLWS-3等更強大的HELW的開發。總的來說，美國海軍目前的HELW技術還停留在100-150千瓦的水平，并且正在朝著300千瓦的目標穩步推進。

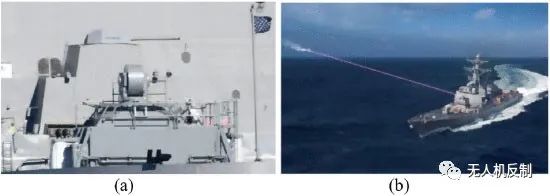

圖：a) LWSD-USS LPD-27 (b) HELIOS - DDG 51

在歐洲，德國是HELW最早、技術最先進的國家之一。它早在1970年代就啟動了實戰的“HELEX”計劃。目前德國HELW的研發主要以Rheinmetall防務和MBDA Deutschland為主。萊茵金屬防御公司在2012年成功測試了50千瓦的“天空衛士”，這是當時最強大的HELW之一。目前，萊茵金屬防務已經在德國建立了無人機防務中心。其組合的“工具箱”作戰模型可以更具體地應對各種情況下的無人機威脅。MBDA Deutschland將激光視為反無人機的最佳方式，早在2009年就提出了AD-HELW項目。它于2011年成功開發了10kW HELD，并針對四旋翼無人機等高動態飛行目標進行了實際測試。最近，它開發了一種具有中程反無人機能力的100kW GBMLE，如圖7(a)所示。此外，兩家公司正在聯合開發專門用于反無人機任務的10-20kW HELW演示器，并于2021年將其集成到K130護衛艦中。俄羅斯也是HELW研發的先驅。其Almaz-Antey公司在1980年代開發了HEL DEW，并在實驗中成功擊落了一架大型固定翼無人機。Peresvet是俄羅斯最先進的激光武器，也是世界軍隊中唯一的現役HELW，如圖7(b)所示。它于2018年底開始作戰任務，并于2020年6月在敘利亞西南部的一次作戰行動中擊落了一架以色列無人機。許多其他歐洲國家也計劃將激光反無人機武器集成到主動防空系統中。例如，英國在2017年展示了其50kW Dragonfire，于2019年完成了現場試驗，并計劃在2023年將其部署到皇家海軍。此外，愛沙尼亞的Shark和丹麥的Anti-Drone是具有HEL攔截能力的綜合反無人機系統。

在亞洲，以色列和中國在HELW技術方面具有絕對優勢。以色列的HELW通常更便攜，例如2007年的Skyguard。2014年，拉法爾發射了50千瓦的鐵梁，作戰半徑為7公里;2018 年展示的 SkyLock 綜合防御系統可以在幾秒鐘內準確摧毀800 m外的無人機。2020年研制的Light Blade可以有效應對無人機、熱氣球等低空威脅。近年來專門開發用于應對微型和小型無人機威脅的Drone Dome是以色列最先進的反無人機武器。在2019年12月的演示中，它在3-5秒內以100\%的成功率擊落了7架DJI Phantom四軸無人機。武器系統及其作戰效果如圖所示。7(c)和3(d)。中國高度重視無人機和反無人機技術，近年來軍費年均增長7\%，以支持其發展。2014年研制的10千瓦低空防護裝置，標志著中國具備了針對無人機的激光防御能力。此后，2014年的“遮光罩”，2016年的“沉默的獵人”，2018年的“激光清除”系統都應運而生。2018年發射的LW-30是目前中國最先進的HELW之一，如圖7(d)所示. 它具有30 kW的輸出功率，可以有效攔截飛行速度小于200公里/小時的無人機。亞洲許多其他國家也在積極開發可以應對無人機威脅的HELW。例如，土耳其近年來相繼開發了車載“Armol”、移動“Tumol”和20kW“YGLS”。日本于2019年正式發射并制造了陸基HELW原型機進行研究。印度也在積極研發HELW，但目前技術水平相對落后。

HPMWs是高效定向能反無人機武器，可以在一定范圍內準確地禁用目標無人機，而不會產生大量能源浪費和損壞其他系統。HPM本質上是在單一頻率上具有數千伏特的高功率窄帶電磁波。因此，在損壞程度方面，既可以實現系統功能的暫時中斷，也可以實現電子元件的物理破壞。微波的定向能力遠不如激光，但這也是HPMW比HELW更能應對無人機群攻擊的原因。例如，美國空軍和雷神公司在2020年1月14日在WSMR的演示中擊落了由數十架帶有HPM的無人機組成的無人機群。目前只有美國擁有成熟的HPMW，命名為“Phaser” 、“Tactical High Power Combat Responder (THOR)”、“Counter-Electronic High Power Microwave Extended-Range Air Base”防空(嵌合體)”。Phaser 是雷神公司在2013年研發的實用型水面殺傷武器，如圖8(a)所示。它利用聚集在非常窄的光束中的微波能量以極高的強度攔截目標。其強大的戰斗力已在各種測試和演習中得到證明。例如，它在2018年的陸軍MFIX演習中擊落了33架無人機。THOR也是AFRL于2019年10月斥資1500萬美元專門開發的HPMW。THOR在外觀上與Phaser相似，具有360°覆蓋并存儲在容器中，如圖8(b)所示。THOR比Phaser更強大，一次可以擊落50多架無人機。然而，由于微波的特性和電源的限制，Phaser和THOR的有效范圍通常不超過幾百米。因此，AFRL近年來推出了CHIMERA，旨在開發遠程HPM防御系統，以在更大范圍內打擊多個目標，但尚未進行實際測試。

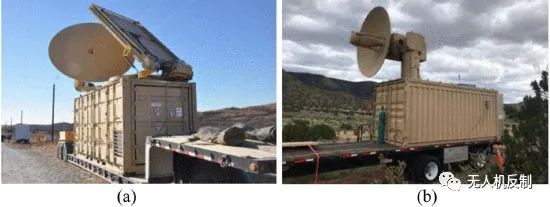

圖8：(a) 移相器 (b) 雷神


總的來說，HPMW是定向能武器對抗無人機群威脅的最佳方式，逐漸成為激光與傳統動能方式之間的第二道防線。但是，目標區域的電場強度、頻率、目標屏蔽能力等外部因素會影響其有效性。減小尺寸以增強機動性，找到引起無人機故障的有效頻率未來HPMW的主要發展方向。

第四部分 物理對策

物理對抗是最傳統的反無人機方法，主要包括動能、捕獲網、電磁脈沖、碰撞無人機、高壓水炮、粘性泡沫，甚至猛禽。一般來說，它們的主要優勢在于維護和使用的成熟度。主要限制是人為和環境因素造成的準確性不足，難以可靠地防御高動態空中目標，例如小型無人機。不同物理對抗的優勢和局限性都很突出，因此適用于不同的戰術背景和應用。在空間上，它們可以分為兩類：地對空技術和空對空技術。

1. 地對空技術動能動能是最常用的物理對策。它主要使用彈丸、火器、火炮和小型地對空導彈來實現對無人機的硬殺傷。例如，北約列出了用于反無人機任務的三種動能武器：機槍(5.56-12.7毫米)、加農炮(20-57毫米)和低炮(76毫米)，其中最著名的這是一個名為“Phalanx”的美國近程防御武器系統。雷神公司在1978年生產了這種具有極高殺傷力的武器。它最初設計用于反火箭和導彈(C-RAM)任務，但現在已針對反無人機進行了修改。此外，雷神公司的“毒刺導彈”也是備用選擇，其近炸引信使其對無人機群攻擊更有效。這種方法在實戰中比較常用，比如以色列用愛國者導彈從加沙擊落一架無人偵察機。除了常規彈丸外，一些彈藥公司甚至開發了專為反無人機設計的彈藥。例如，Smart Round在2019年開發了一種具有探測、跟蹤和高速打擊能力的40毫米反無人機導彈。雖然快速和徹底是它的最大優勢，但它們也帶來了它的主要缺陷：嚴重的附帶損害。例如，在1983年和1989年的秋天，曾發生過被炮擊的無人機造成死亡的事件。此外，每次射擊的成本太高。近年來，雖然一些可編程爆炸彈藥的出現，理論上可以降低附帶傷害和成本，但這種大規模、高破壞性的武器顯然不適合在民用環境中使用，以及對付無人機或無人機群。即使在軍事應用中，它也應該是緊急情況下的最后一道防線。

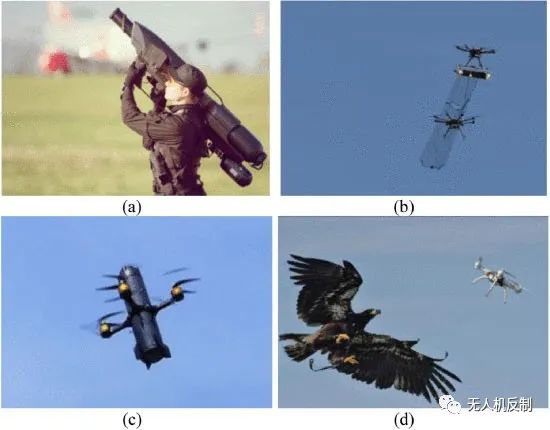

圖：(a) SkyWall 100 網槍 DroneCatcher (c) 加拿大“DroneBullet” (d) 老鷹隊

電磁脈沖電磁脈沖主要是通過擾亂電路邏輯來禁用飛行無人機，傷害能力介于軟殺傷和硬殺傷之間。因此，電磁脈沖武器(EMPW)既可以暫時禁用無人機，也可以永久破壞其電子設備。與HPMW相比，電磁的能量分布在較寬的頻帶上，因此其在帶寬上的能量密度相對較低。但是，寬帶電磁波在時域中具有短脈沖，因此也能產生強大的作戰效果。EMPW最顯著的限制是缺乏方向性，這將損壞或摧毀戰斗半徑內的所有電子產品。所以很可能造成比無人機攻擊本身更嚴重的后果。此外，巨大的能量浪費也會大大縮小它的作戰半徑。目前定向電磁脈沖和定點屏蔽技術的成熟度還沒有達到實戰任務要求，因此很多國家已經在很多地方禁止使用電磁脈沖。所以與其他技術相比，它的應用范圍非常狹窄。

2. 空對空技術碰撞無人機“敢死隊”、“DroneBullet”等碰撞無人機是比較有效的方法。顧名思義，其工作原理主要是自行“擊落”目標無人機。圖9(c)顯示了由加拿大AerialX公司開發的“DroneBullet”，它甚至可以達到350公里/小時的速度在無人機上進行碰撞。碰撞無人機甚至可以攜帶炸藥進行“自殺式”攻擊，從而顯著提高其作戰能力。但是，由于反應時間慢，因此在使用過程中必須在附近或多個點部署。此外，對無人機操作員技能的高要求，使得長時間的專業培訓必不可少。此外，由于功能的需要，它們的尺寸和質量往往相對較大，這使得它們在面對更快或更靈活的無人機時無能為力。更重要的是，碰撞無人機可能與被摧毀的無人機一起帶來更嚴重的附帶損害，無人機攜帶炸藥造成的附帶損害甚至難以估計。

鷹在空中戰場上，人們也使用大自然自己的“空中戰斗機”——鷹，來攔截?zé)o人機。在澳大利亞，一只楔尾鷹曾成功擊落一架價值8萬美元的大型固定翼無人機。荷蘭和蘇格蘭警察部隊在使用這種方法方面最為成熟。為了減少對老鷹造成傷害的風險，他們對老鷹進行了專門訓練，并為老鷹配備了護腿板，以保護它們的爪子免受無人機轉子損壞，如圖9(d)。雖然訓練老鷹不需要非常先進的技術，但需要更多的人力和時間。因此難以大規模部署，也無法應對來自大型或集群無人機的威脅。此外，由于這種生物不像武器那樣可控，它們在機場等許多地方也很危險。

捕獲網捕捉網也可以集成到無人機中實現空對空捕捉，這也是該技術近年來的重點。例如，早期發明了一種無人機載網系統。美國的空域系統已將網絡集成到大型無人機中，并通過多傳感器檢測和捕獲目標取得了一定的自主性。在荷蘭，一個名為“DroneCatcher”的緊湊型網絡系統已成功將網絡集成到小型無人機中，如圖9(b)所示。它甚至為網配備了降落傘，以避免無人機墜落造成的附帶損害。

總的來說，空對空技術具有附帶傷害低、作戰半徑大、不會被地面障礙物阻擋等優點，適用于城市環境。但它們也存在攔截精度低、反應時間長、作戰能力有限等嚴重缺陷，通常難以應對大型或集群無人機。因此它們很少被用作主要技術，而是很好的輔助對策。

第五部分 綜合分析

本文綜合分析實際研究成果和大量最新文獻、書籍、報告、新聞、數據，最終得出全球有39個原產國、282家制造商、約581款反無人機產品截至2021年3月。

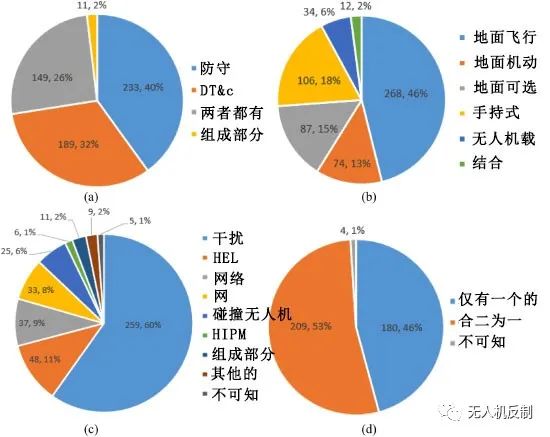

圖10展示了全球反無人機系統在作戰能力、作戰平臺、攔截技術、組合方式等方面的數據統計。圖10(a)顯示，68\%的武器具有主動防御能力，其中40\%只能防御，26\%兼具防御和探測、跟蹤、分類能力，2\%配備防御組件。從圖10(b)可以看出，大部分武器(74\%)是陸基的，集成方式主要是固定的(46\%)。以無人機為作戰平臺的機載武器發展相對薄弱，僅占6\%。圖 10(c)表明電子對抗是目前主要的主動防御技術(69\%)，其中干擾是最常用的(60\%)，甚至超過所有其他技術的總和。定向能對抗目前占比較低，僅為12\%，成本高是制約其數量的主要因素。然而，它是所有主動防御技術中最有前途和發展最快的一種。物理對策約占14\%，低于實際值，因為不包括幾乎無法統計的項目和老鷹。圖10(d)顯示，當今大多數武器(53\%)仍依賴單一技術，只有不到一半(46\%)具有多樣化的主動防御能力。

2. 趨勢技術在電子對抗方面，網絡技術可以主動集成到UTM等現有無人機管控系統中，主動控制其飛行軌跡，將不必要的沖突和損失降到最低。這意味著通過在協作框架內平衡這兩個部分來構建統一且系統的無人機防御架構是未來研究的重點。此外，靈活、動態的反無人機網絡可以顯著改善各種技術之間的結合和交互。它還需要更好地利用人工智能輔助算法等顛覆性技術，最大限度地提高網絡攻擊的能力，以滿足未來復雜任務的需求。在定向能方面，HELW的主要發展趨勢是進一步發展光纖光譜合束技術，從根本上提高功率，利用連續/脈沖激光同軸輸出實現從線性損傷模式向復合損傷模式的轉變。還應提高大氣環境中的低損耗傳輸能力，以盡量減少天氣的影響。HPMW的首要發展趨勢是盡可能增加作戰半徑和性價比，同時減少體積和質量以增強機動性。它還需要利用傳統武器來提升物理對抗的成熟度。并非所有反無人機武器都需要專門設計，并且可以基于現有的防空系統快速制作原型，因為它們之間沒有本質的技術差異。例如，美國海軍的“LaWS” HPMW的首要發展趨勢是盡可能增加作戰半徑和性價比，同時減少體積和質量以增強機動性。它還需要利用傳統武器來提升物理對抗的成熟度。

策略a) 縱向多層防御系統發展的動態規律表明，某些方面的性能提升必然會削弱其他方面。每種技術在機動性、殺傷力、靈活性和實用性方面都具有獨特的優勢和局限性。因此，今天的無人機雖然不斷成熟，但也永遠不可能立于不敗之地。例如，僅使用慣性導航的半自動無人機可能不受電子對抗的影響，但容易受到物理對抗的影響。同樣，如果無人機足夠智能，可以避免物理攻擊，其復雜的傳感器和指揮系統將不可避免地增加其對電子對抗的敏感性。因此，基于現有的技術水平，在防御目標縱向采用多層不同技術優勢互補，可以顯著提高攔截成功率。由于無人機威脅的多樣性和不同技術的功能特殊性，沒有單一的解決方案能夠完美應對不同的任務，適應不同的作戰背景。同時，在不同的戰術背景下，每個反無人機任務都必須有最適合的措施，因此對于防御目標，縱向多層防御戰術必然成為未來應對多樣化無人機威脅的主要發展趨勢。沒有單一的解決方案可以完美應對不同的任務，適應不同的戰斗背景。
